Quy trình thi công lắp đặt thang máy
I. CÁC BIỆN PHÁP THỰC HIỆN

Phương pháp xây dựng chủ yếu cho việc lắp đặt thang máy tại công trường bao gồm:

1. Sử dụng giàn giáo xây dựng bên trong giếng thang máy.

2. Sử dụng một nền tảng công việc di động.

3. Sử dụng các sàn cabin hoặc giả vờ sàn carbon nền tảng chiến dịch di động.

Công ty TNHH thang máy Hồng Đạt hiện nay đang lựa chọn tổng thể phương pháp thứ hai - Sử dụng các nền tảng làm việc di động - với sự đảm bảo các quy tắc an toàn trong quá trình xây dựng, phương pháp xây dựng có những ưu điểm sau:

- Rút ngắn thời gian lắp đặt hoàn chỉnh đáng kể bởi một thang máy không mất nhiều thời gian lên, loại bỏ các giàn khoan được đo 1 và di chuyển lên và xuống trong thang máy tầng hầm là thuận lợi.

- Hoạt động sàn nhà hoàn toàn độc lập với đường sắt hướng dẫn để đảm bảo tính chính xác của các hướng dẫn cài đặt đường sắt và liên kết, không bị ảnh hưởng bởi các máy ép tác động, đẩy đường sắt hướng dẫn khi sử dụng như phương pháp thứ 3.

- Trong quá trình sử dụng nên chú ý đến việc bảo trì thang máy định kỳ để thang máy hoạt động được với công suất cao nhất và tuổi thọ cao nhất!

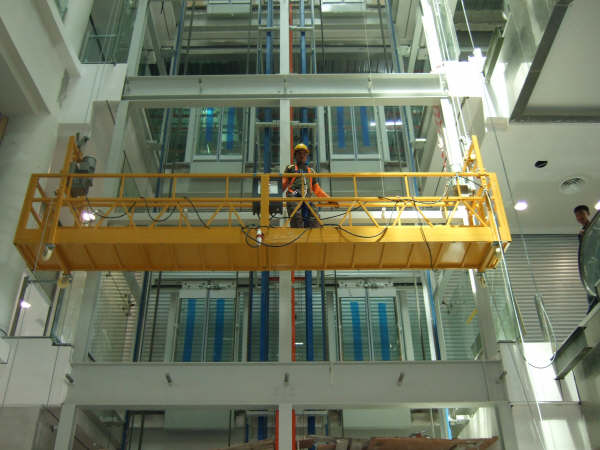

Thi công thang máy bằng giá treo

II. QUY TRÌNH LẮP ĐẶT

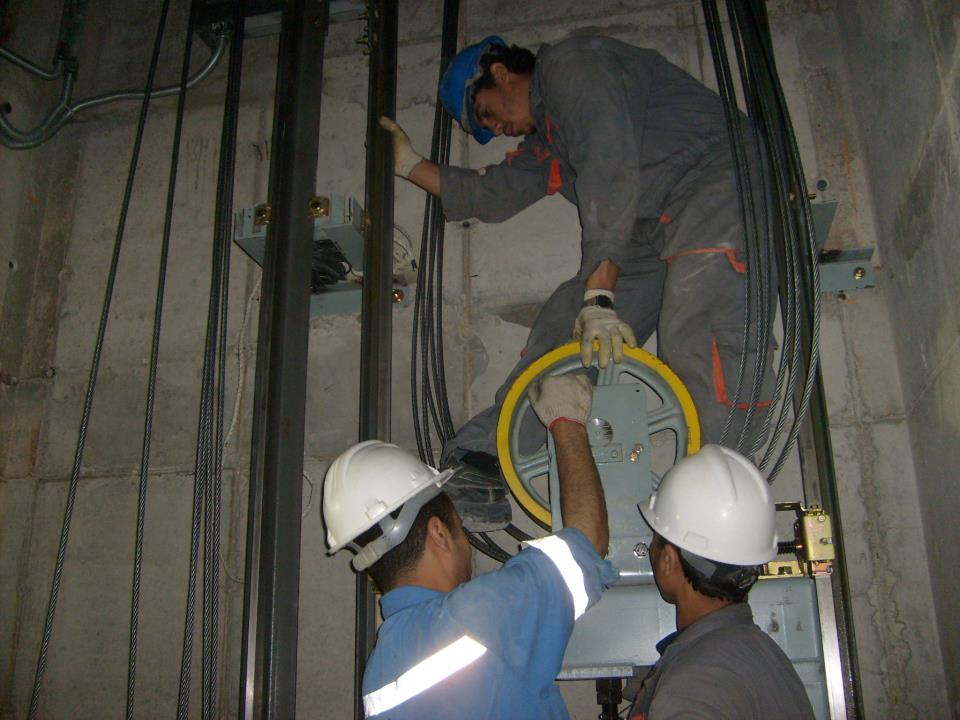

Hình ảnh mô tả lắp đặt thang máy

Các bước thực hiện thi công lắp đặt thang máy theo trình tự như sau:

* Giai đoạn lắp đặt cơ khí:

Kiểm tra và tiếp nhận hố thang máy, xây dựng nhà xưởng, nhà kho, điện. Kiểm tra tất cả các điều khoản sử dụng trong xây dựng.

Nhấn vật tư, thiết bị, kiểm tra và lưu trữ trong hàng gọn gàng.

Vệ sinh công nghiệp trục, đất xây dựng (1 nhà vệ sinh).

Thực hiện các rào cản và cảnh báo dấu hiệu chặt chẽ để đóng trước hộp vận chuyển.

Thả cáp an toàn và khẳng định trong các trục thang máy.

Thực hiện các thiết bị chuyên ngành xây dựng (như Kế hoạch, tời nâng, hàn mát mẻ ....) ở vị trí yêu cầu.

Kéo các thiết bị chính (ví dụ như tủ điện, máy kéo, theo dõi, nền tảng loại máy) để đặt máy (nếu phòng máy ở trên).

Đóng hoạt động và triển khai nền tảng thả dọi để đóng vị trí giàn.

Hướng dẫn các hoạt động xây dựng đường sắt sử dụng, lắp ráp giàn (Bracket).

Kéo thanh điều hướng truy cập đường sắt và hướng dẫn đường sắt.

Align đường sắt hướng dẫn.

Đặt đà của máy, bệ máy, đưa máy kéo, châm dầu máy keo, đưa Thống đốc.

Lắp đặt khung cabin, cơ khí phanh, khung đối trọng.

Thả cáp tải về, Thống đốc truyền hình cáp.

Thực hiện lắp đặt cửa sàn.

Di chuyển vị trí giàn khoan.

Lắp đặt cabin, cabin.

Chất lượng của cân bằng tải.

Đặt cabin giảm xóc, đối trọng.

Chèn giới hạn, dừng cờ lớp.

Căn chỉnh kích thước tương đối giữa các hệ thống sàn cabin và cửa ra vào (súp doorlock, cửa ra vào, hạn chế).

Vệ sinh, sơn đường sắt bogie, máy động lực.

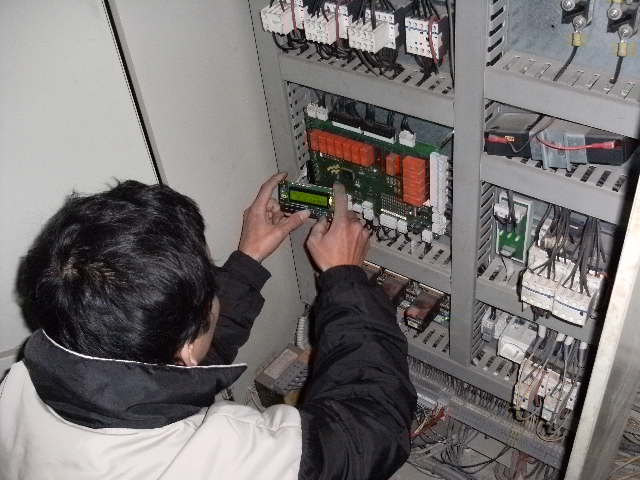

Lắp điện cho hệ thống thang máy

* Giai đoạn lắp đặt điện:

Giao cỗ máy công việc / điện

Kiểm tra điện 3 pharse.

Kiểm tra máy kéo chất bôi trơn.

Xây dựng các hệ thống dây điện phòng máy.

Kiểm tra độ an toàn của hệ thống, đo cách điện ....

Đóng điện, vận hành thang máy trong chế độ tốc độ chậm.

Chèn các dây di chuyển với cabin.

Xây dựng các dây dọc theo cửa lỗ, nút dây hộp sàn, sàn.

Xây dựng các hệ thống dây điện cabin.

Cân chỉnh vị trí giới hạn hộp hành trình.

Kiểm tra và thử mở cửa và đóng cửa tự động.

Kiểm tra an toàn điện và hoạt động của thang máy đóng lại trong chế độ tốc độ cao.

Kiểm tra hoạt động tất cả các thiết bị điện: mạch an toàn, mạch hiển thị, nút ...

Điều chỉnh tốc độ cao, tốc độ thấp, thời gian tăng tốc, giảm tốc.

Điều chỉnh kích thước của các điểm dừng tầng.​

​* Giai đoạn hoàn tất:

Tiến hành thử nghiệm hệ thống động cơ hiệu chuẩn, hệ thống sẽ kiểm tra hệ thống phanh cửa, cabin, động cơ, trượt mảnh trên đường sắt hướng dẫn, ... ..
Thực hiện điện hệ thống thử nghiệm hiệu chuẩn, kiểm soát chất lượng hoạt động của cầu thang, cửa mở, tiếng ồn, mạch an toàn, cắt giới hạn hành trình ......
Hoàn thành xây dựng được hoàn thành (sàn cửa xây dựng, đổ sàn phòng máy) khách hàng.
Vệ sinh thang máy lần 3 và cáp đánh dấu tải.
Tổ chức kiểm tra an toàn (nếu có).
Hướng dẫn sử dụng thang máy và bàn giao sử dụng
